Visite guidée du produit APEX
The Future Of Robotic Coping - Maximizing Productivity
WATCH VIDEO
Découpe rapide et précise Plasma
Robot rotatif à 360 degrés
Coupez avec une extrême précision
Notre nouvelle interface Machine conviviale
7 Manipulateur à axe CNC
Pince à matériaux de nouvelle génération
Plasma Marquage
Connexion rapide Plasma Torche
APEX : L'AVENIR DE LA CHIRURGIE ROBOTIQUE
L’APEX est conçue spécifiquement pour le marché de l’acier de construction, en particulier pour répondre aux exigences des fabricants en matière de production à grande vitesse. Chaque caractéristique de la gamme de produits a été soigneusement analysée et améliorée, en se concentrant sur les besoins des clients et en optimisant chaque détail pour améliorer les performances.
Spécifications
Plats et Cornières & Dimensions
- Plats et Cornières
- Minimum
- Maximum
 |
OD 88,9 mm | Diamètre extérieur 610 mm |
 |
80 x 80 / 80 x 40 mm | 400 x 400 /600 x 400 mm |
 |
100 x 96 mm | 814 x 303 mm |
 |
80 x 45 mm | 457 x 115 mm |
 |
75 x 75 mm | 305 x 305 mm |
 |
75 x 50 mm | 300 x 100 mm |
 |
75 x 10 mm | 600 x 40 mm |
Spécifications supplémentaires
- Hypertherm XPR300 : L'APEX est désormais équipé en standard de l'Hypertherm XPR300, leader de l'industrie, doté d'une véritable technologie de trou. Ceci, combiné à notre système de manutention entièrement automatisé, à notre pince unique et à notre robot rotatif breveté à 360 degrés synchronisé avec le XPR300, garantit des performances et une précision inégalées.
- Interface humaineMachine (HMI) :Machine Notre interface homme-machine (IHM), entièrement repensée, réduit les compétences requises pour les opérateurs, car la Machine montre la voie en rationalisant les opérations et en simplifiant les tâches. Cela améliore l'efficacité, minimise les temps d'arrêt et réduit la dépendance.
Découvrez les possibilités de l'APEX
Poutrelles à parois épaisses
Avec l’APEX, vous n’avez pas à vous préoccuper des épaisseurs de paroi importantes. Même les préparations de soudure peuvent être coupées sans compromettre nos normes de qualité.
Trous de boulons et chapes pour les connexions boulonnées
L’APEX applique des routines de coupe spécialisées pour le découpage de trous sur tous les profilés, en veillant à ce qu’ils répondent aux normes de qualité telles que EN1019 et ISO9013, jusqu’à EXC3.
Préparation des soudures pour les assemblages soudés
Coupez des préparations de soudure complexes, y compris des biseaux en K. Nous avons mis au point des routines de coupe spéciales pour les ratholes, ce qui permet de réduire au minimum les travaux de reprise après la coupe.
Supporte la plupart des poutres, barres et sections creuses
Coupez des canaux, des barres plates, des barres d’angle et même des sections creuses. Bénéficiez des 40 ans d’expertise de HGG en matière de profilage 3D.
La plus belle machine de l'industrie
(sans parti pris)
L’APEX est conçu pour attirer tous les regards. Elle ne se contente pas de révolutionner les performances, elle s’impose comme la pièce maîtresse de votre atelier. L’apparence de l’APEX est un témoignage de ce que nous représentons chez HGG – combiner une production robuste de tonnage élevé avec un design magnifique et convaincant. Conçue pour impressionner au premier coup d’œil, l’APEX deviendra rapidement la pièce maîtresse qui attirera tous les regards dans votre atelier.

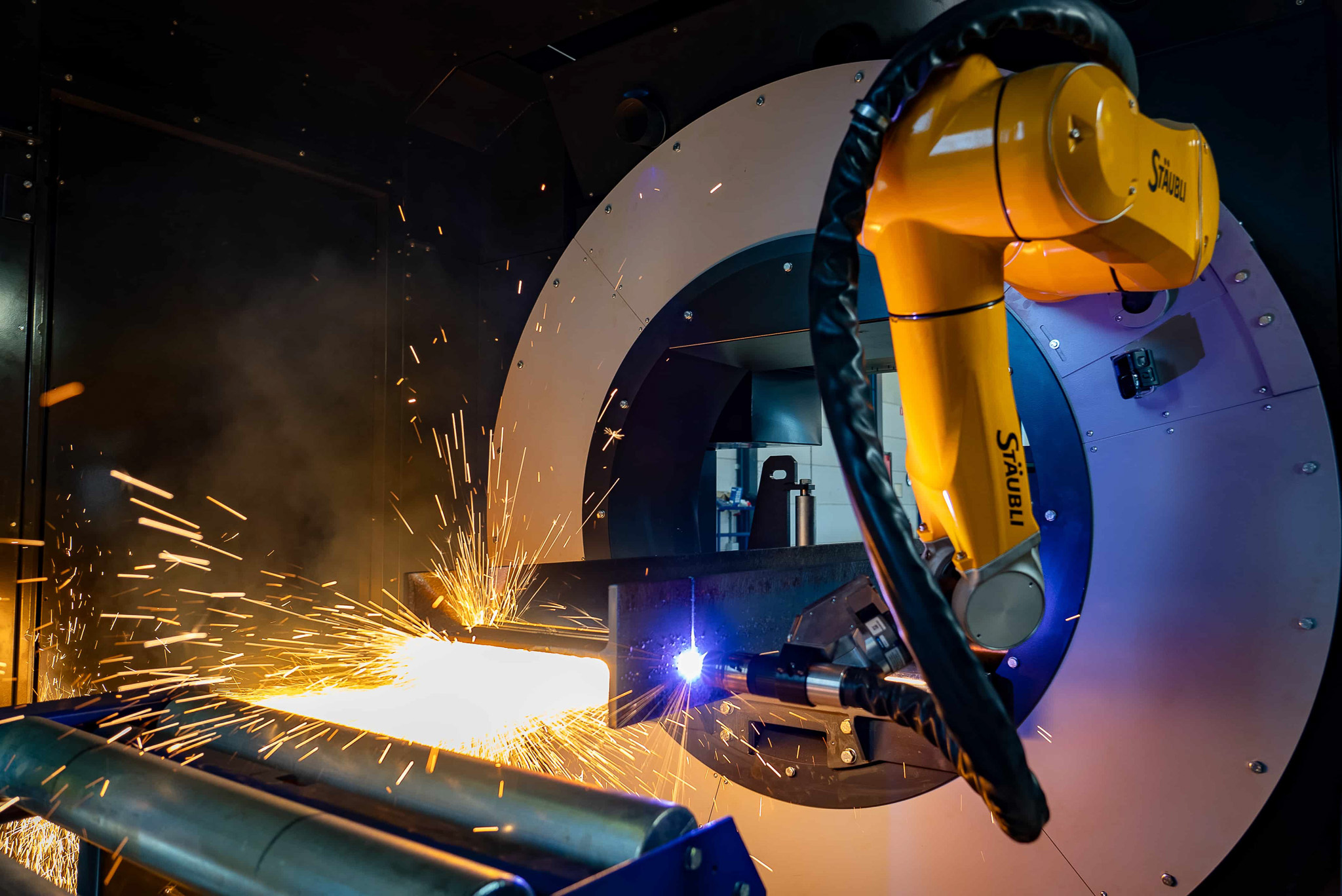

Magie robotique à 360° - en 1,8 seconde
Dans le domaine de l’acier de construction, la vitesse et la productivité sont primordiales. L’APEX est équipée d’un robot breveté à rotation de 360 degrés qui garantit que chaque profilé est coupé à une vitesse impressionnante. Ce robot fonctionne en configuration maître-esclave avec le système de préhension, ce qui permet une coupe dynamique et un temps d’utilisation maximal du chalumeau.
Le robot est capable de se positionner à chaque endroit en toute liberté, ce qui permet de réaliser chaque coupe sans compromis. En fin de compte, la mesure critique est l’augmentation du tonnage par heure, qui a été le principal moteur de la conception de ce système unique, offrant une valeur substantielle à vous, l’utilisateur final. HGG affirme fièrement que l’APEX surpasse la productivité de toute autre machine actuellement disponible sur le marché.
Conçu pour s'intégrer dans n'importe quel environnement de travail
L’APEX est conçu pour s’intégrer parfaitement dans n’importe quel environnement de travail. Sa cellule de découpe est de conception compacte, mais elle offre au robot la liberté de se positionner à n’importe quel endroit grâce à son mouvement de rotation breveté. En outre, le convoyeur d’alimentation peut être placé à l’extérieur, ce qui minimise l’encombrement de la machine à l’intérieur de l’atelier. Cette conception permet à l’APEX de maximiser l’efficacité de l’espace sans compromettre la fonctionnalité.
Polyvalence inégalée - sans modification de la pince
L’APEX est une machine pionnière en termes de polyvalence. Elle est équipée pour traiter toutes les formes et tous les profils requis dans un atelier de charpente métallique, sans aucun compromis. Contrairement aux Poutrelles traditionnelles, qui sont limitées à des profils d’acier spécifiques ou à des capacités de traitement de certaines coupes, l’APEX traite sans effort tous les profils, y compris les tubes ronds, sans qu’il soit nécessaire de modifier le dispositif de préhension. Cette machine est conçue pour remplacer toutes les machines conventionnelles de votre atelier, garantissant une couverture complète et des performances supérieures.
Manipulation sans faille de Tube rond et Tube Carré-Sections
L’APEX est la seule machine disponible sur le marché capable de couper à la fois des tubes (CHS) et des sections en caisson (SHS/RHS) en une seule opération sans faille. Grâce au robot rotatif à 360 degrés breveté par HGG, elle traite les sections creuses sans effort. Qu’il s’agisse de coupes complexes, avec ou sans biseau, l’APEX vous couvre. Avant de commencer la coupe, un balayage laser 3D rapide mais complet est effectué pour s’assurer que tous les écarts de matériaux sont pris en compte. Le résultat est une connexion finie avec précision, prête à l’emploi, éliminant tout besoin de traitement secondaire.
Mesure laser pour des coupes extrêmement précises
Faites l’expérience de la vitesse et de la précision avec le système de mesure laser avancé de HGG, le plus rapide et le plus précis du marché. Les méthodes de palpage traditionnelles utilisées par de nombreuses machines classiques ne peuvent pas rivaliser avec la précision requise pour gérer les écarts de matériaux d’aujourd’hui.
Le système de HGG crée une vue 3D complète à 360 degrés du matériau avant de lancer le processus de découpe. Cette approche garantit que toutes les déviations sont prises en compte, ce qui permet d’obtenir des coupes précises et d’éliminer les erreurs dues à des mesures incorrectes. L’ensemble du processus de mesure est réalisé en quelques secondes seulement, ce qui en fait non seulement le système le plus précis, mais aussi le plus fiable actuellement disponible.
Élimination du traitement secondaire
Poutrelle Les machines de copiage nécessitent souvent un traitement secondaire en raison de leurs limites – mais pas l’APEX ! Ses routines de coupe intelligentes sont conçues pour éliminer ou réduire considérablement le besoin d’étapes ultérieures.
Avec l’APEX, les pièces sortent de la machine prêtes à être fabriquées, ce qui vous évite de faire appel à des artisans qualifiés pour corriger les défauts de la machine. Lorsque vous évaluez la productivité, tenez compte de l’ensemble de l’opération, et pas seulement de la phase de coupe. L’APEX garantit que l’efficacité que vous prévoyez est celle que vous expérimentez.
Mouvements synchronisés des pinces minimisant le délai de chargement
L’APEX est conçu pour optimiser la productivité et minimiser les pertes de temps grâce à des mouvements combinés efficaces. Ainsi, le préhenseur se rétracte verticalement tout en revenant à sa position de départ. Simultanément, la Machine charge de nouveaux matériaux sur le convoyeur d’alimentation. Cette configuration garantit que dès que le préhenseur revient, il peut immédiatement serrer le nouveau matériau, ce qui permet au processus de se poursuivre sans délai.
L'extraction des fumées, réinventée pour le découpage des sections creuses
L’extraction des fumées lors de la découpe de sections creuses peut être un défi. APEX y répond grâce à la conception innovante de son préhenseur. Alors que la cellule de coupe capture efficacement la majorité des fumées, nous sommes allés plus loin en intégrant un point d’extraction dédié directement au niveau de la pince. Vous bénéficiez ainsi d’une opération plus propre, d’une meilleure qualité de l’air et d’un environnement de travail plus sûr.
Étude de cas
Vidéo en vedette
'The APEX system replaces our drill-saw line, allowing us to internalize critical production processes that were previously outsourced.'
Jan Wiebe van den Berg, Staalbouw van den Berg
